ELTRES通信用モジュール

概要

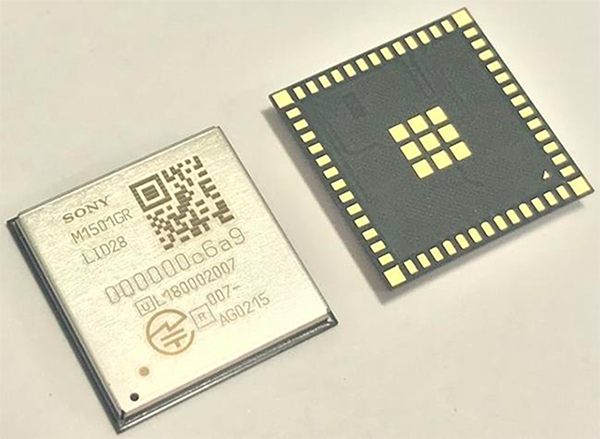

CXM1501GRは、ELTRESの通信を実現する、唯一のモジュールです。
ELTRES用に専用設計された低消費電力の無線変調LSIやウェアラブル機器向けに定評のある超低消費電力・高感度のGNSS受信LSIを内蔵しています。
さらに、GNSS受信の高周波部分はSAWフィルタおよびLNAを、920MHz送信部分はアンテナマッチング回路を内蔵しており、IoT端末への組み込みが容易に行えるよう設計されています。

仕様

・送信チャンネル
中心周波数：923.6MHz- 928.0MHz (50Ω single-end input)
チャンネル数：23ch
・Power supply：2.0V単一電源
・サイズ：16 x 16 ×2.0mm
・制御インターフェース：UART（CTS/RTS/TX/RX）
・規格関係
ARIB STD-T108準拠
日本電波法の工事設計認証済み（認証番号：007-AG0043）
日本通信事業法に基づき、技術基準適合認定を取得済み
・高感度・低消費電力のGNSS LSI内蔵し、GPS・GLONASS・QZSS（みちびき）に対応
・エフェメリスバックアップ機能内蔵terminal_002
