ELTRES認証登録済

汎用送信基板

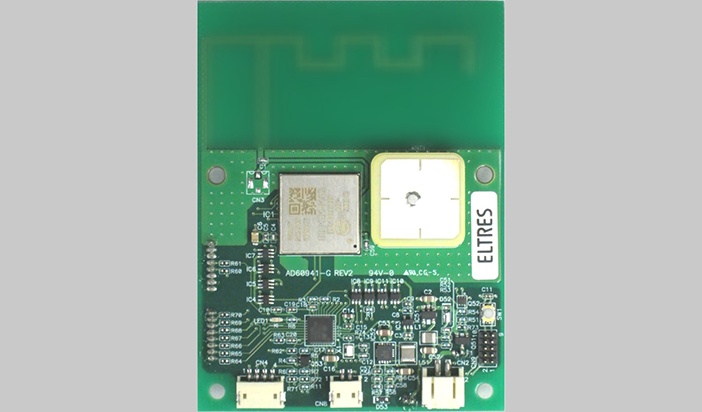

AD60AG(他型番は一部実装部品違い)
写真は一部加工してあります


位置情報や外部センサを接続することでセンサ情報を送信することができる送信機基板です。
客先様装置に組み込んでいただくことで、ELTRES送信装置を作成することができます。
基板上にパターンアンテナを作り込んであり、外部アンテナなしで送信できます。 外部アンテナを使用するタイプも選べます。

商品名 汎用送信基板
型番 AD60AG/AD60BG/AD60CG/AD60DG
提供企業 株式会社 諏訪三社電機
URL https://www.suwa.sansha.co.jp/
仕様/活⽤シーン

端末仕様

  • サイズ
    :80×60mm
  • 外部IF
    :I2C、汎用IO
  • 送信データ
    :位置情報、外部IFセンサー情報、電池残量など
  • バッテリー
    :乾電池4本 または DC3.3V
  • 動作温度範囲
    :-10~60℃
  • FW Update
    :SWD
  • 電源、アンテナのバリエーション
    AD60AG:乾電池・内蔵アンテナ
    AD60BG:3.3V入力・内蔵アンテナ
    AD60CG:乾電池・外部アンテナ
    AD60DG:3.3V入力・外部アンテナ
  • 送信基板単体のため、客先装置に組み込んで使用できます。
    装置仕様に合わせてファームウエアを作成してください。
  • 装置状態でELTRES認証登録プログラムに申し込んでいただく必要があります。
    外部アンテナを使用するタイプは、ELTRES認証された1/2λダイポール型アンテナを使用していただくことで、認証登録試験が免除になる場合があります。

活用事例/活用シーン

  1. 水位、温湿度などの環境監視ほか、外部センサによるモニタリング
  2. 移動体のGPSトラッキングなどに使用できます。
提供可能時期 FY21 Q1発売予定
提供価格 お問合せ下さい
アプリケーション なし
お問い合わせ 株式会社 諏訪三社電機
〒391-0213 長野県茅野市豊平5335
TEL 0266-82-6605 / FAX 0266-73-3322
E-Mail e_sales@suwa.sansha.co.jp
